一、項目概況:五金噴漆廢氣催化燃燒設備安裝地在江蘇南通,公司為五金建材企業,企業在生產中需要對鋼管進行噴涂作業,鋼管***長工件長度在20米左右。根據工廠的實際情況,佑泰環保為該公司設計的廢氣處理方案如下,整個廢氣處理裝置由以下部分組成:移動伸縮噴漆房,氣旋噴漆柜,干式漆霧過濾器,催化燃燒設備。下面分別簡單介紹一下每部分各自的功能。
1、移動伸縮噴漆房,因為鋼管的工件比較長,為了方便工件的運轉,提高生產效率,以及有效的收集漆霧顆粒,故需要一臺長24米,寬6米,高4米的移動伸縮噴漆房。移動噴漆房框架使用鍍鋅方管制作,移動伸縮房蓬布使用三防布制作,內部設有防爆炸照明裝置,佑泰環保制作的移動伸縮噴漆房,使用機器人焊接,安裝后外觀美麗大方,結實耐用。

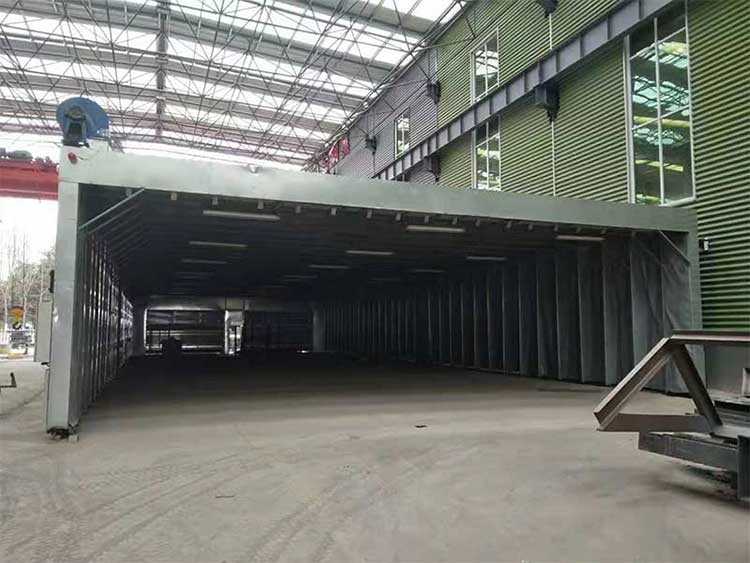

正面看移動伸縮噴漆房
2、氣旋噴漆柜,移動伸縮房固定端設置一臺6米長氣旋噴漆柜,噴漆產生的漆霧顆粒,在風機的遷引下,一部分漆霧顆粒吸附在水簾上面并落入水池中。絕大部分漆霧顆粒經過氣旋裝置及漆霧分離裝置的碰撞,***后也落入水池之中。漆霧去除率達到95%以上。從頁排出不含漆霧顆粒的有機廢氣。為后續催化燃燒設備的正常運行,提供良好的預處理條件。

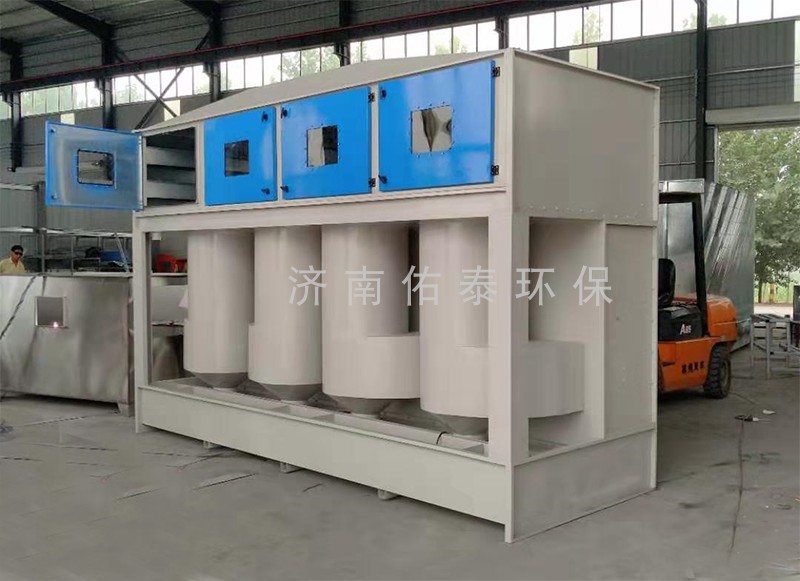

氣旋式噴漆柜

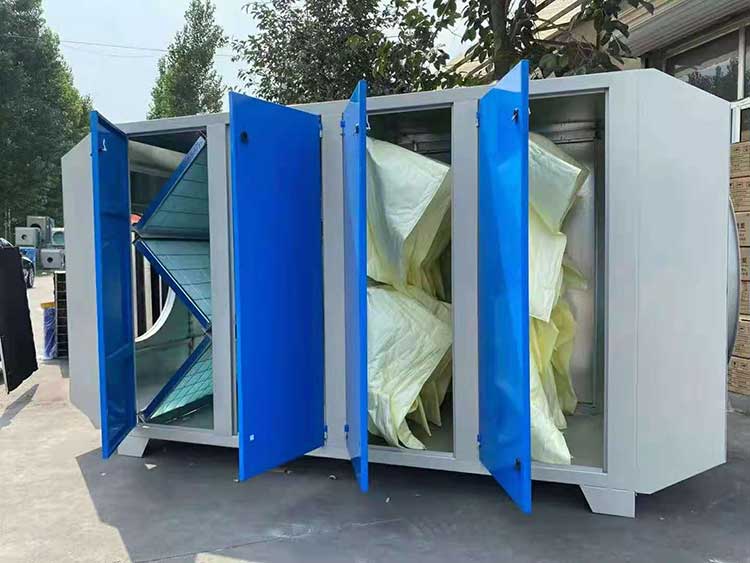

3、干式漆霧過濾器,噴漆房廢氣經過氣旋式噴漆柜處理之后,已經過濾掉絕大部分漆霧顆粒,還是有少量的粉塵顆粒未被完全過濾掉,干式漆霧過濾器二級漆霧凈化裝置。進一步去除廢氣中的粉塵及其它粘性物質。
4、催化燃燒設備,經過前處理的噴漆房廢氣,漆霧顆粒與其他粘性物質已經得到凈化,此時只需要處理噴漆所產生的有機廢氣,使噴漆所生產的甲苯,二甲苯等有機廢氣得以凈化。生產中產生的有機廢氣使用移動伸縮噴漆房收集,需要的風量量為5萬風量,廢氣的特點是風量大,廢氣含量少,所以需要使用活性炭吸附脫附催化燃燒設備來處理有機廢氣。

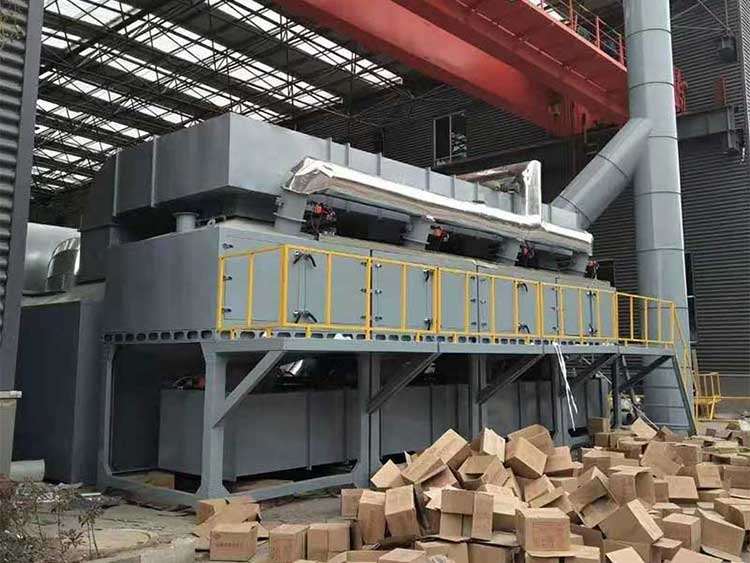

有機廢氣催化燃燒設備安裝
催化燃燒設備安裝現場
三、五金噴漆廢氣催化燃燒設備能很好的去除工作中產生的有機廢氣,該案例中經過環保設備凈化的有機廢氣,排放濃度經檢測達到國家排放標準。佑泰環保有著多年的有機廢氣治理經驗,產品種類齊全,免費設計廢氣處理方案。歡迎來電咨詢!
